BKE-A / BKE-AZ mit RfZ

Modulares System

Modulares Konzept – Komponenten einzeln oder kombiniert nutzbar
Für elektronische Elektrizitätszähler in Stecktechnik (eHZ)
Die BKE-A Adapterplatte erfüllt höchste Ansprüche an Flexibilität und Sicherheit – normgerecht und montagefreundlich

Funktionalität

Kompakte Bauform mit optimierter Belüftung

Zusätzliche Spannungsabgriffe auf der Vorderseite

Einfache Zählerdemontage

Fixierte Universalschrauben mit TRI-Plus-Antrieb (PZ2, TX15)

Geringe Verlustleistung

Modulares Konzept – Komponenten einzeln oder kombiniert nutzbar

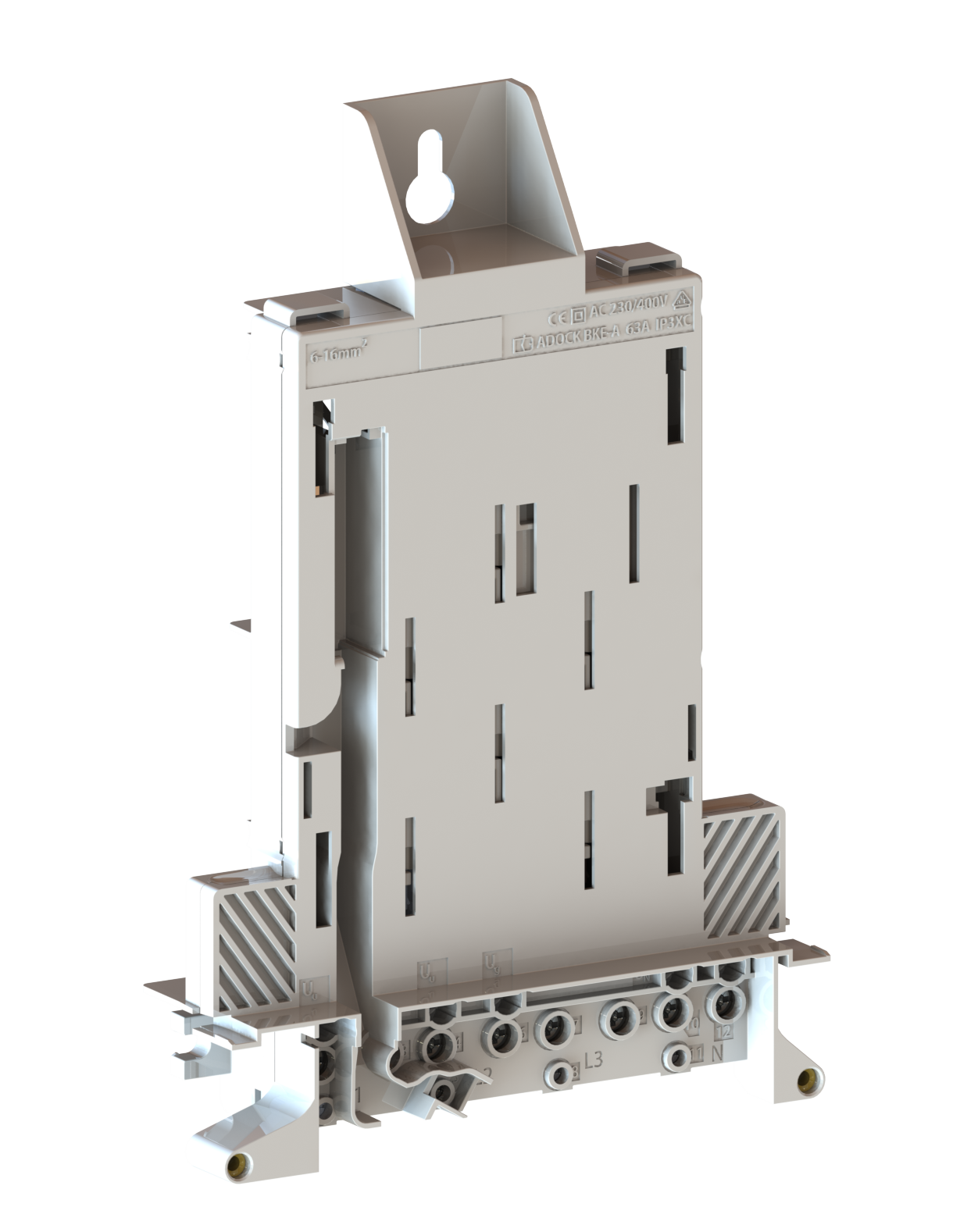

Befestigungs- und Kontaktiereinrichtung in Adapterausführung (BKE-A) zur Anwendung in Zählerplatzen

Für elektronische Elektrizitätszähler in Stecktechnik (eHZ) nach DIN VDE V 0418-63:2022-05 und nach VDE V 0418-63-6:2022-05

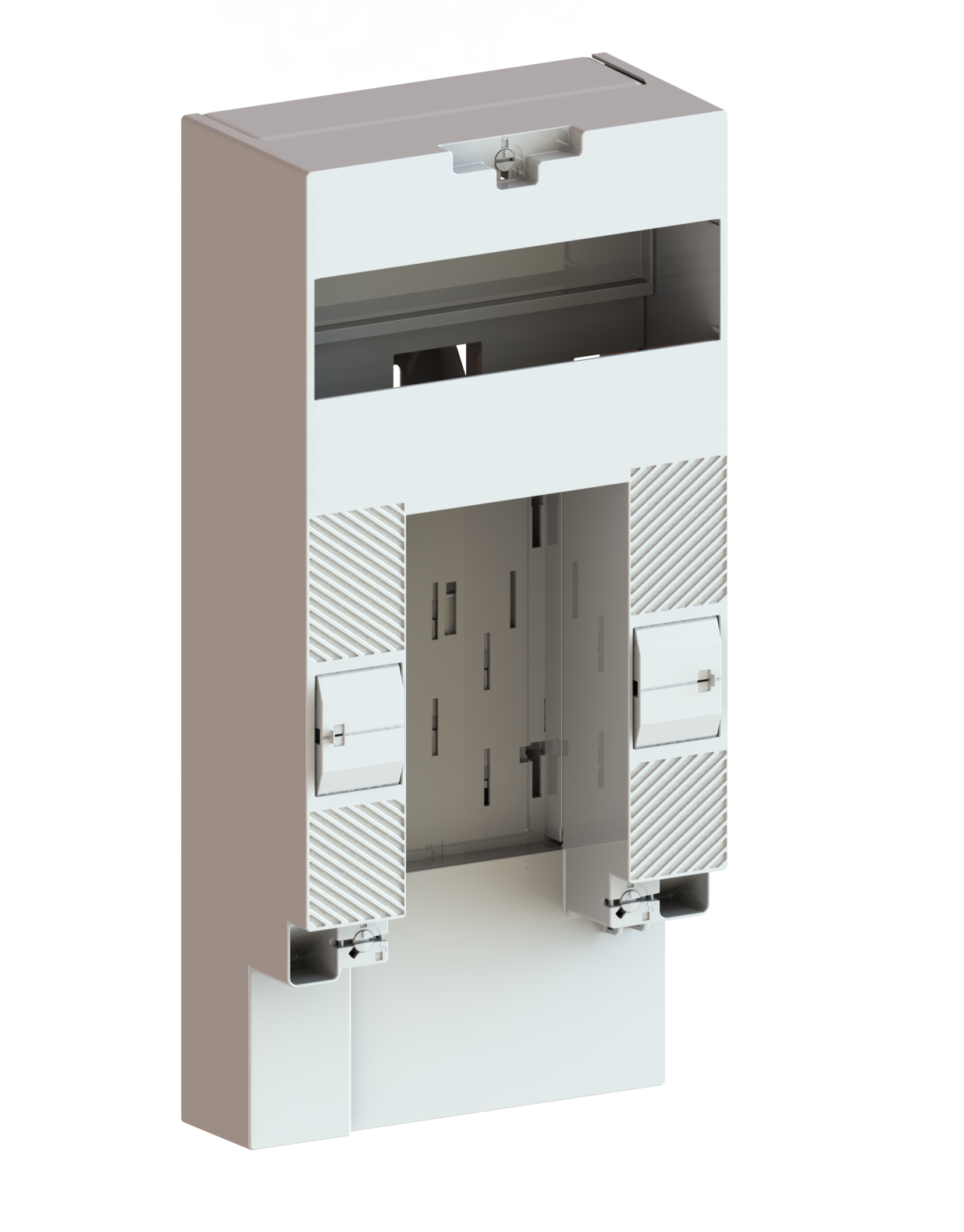

Raum für Zusatzanwendungen (RfZ) nachrüstbar

Modell	BKE-A_AZ Modulares System+
Bemessungsstrom	63 A
Bedingter Bemessungskurzschlussstrom	10 kA
Betriebsspannung	230/400 V AC
Bemessungsstoßspannungsfestigkeit	6 kV
Anschlussquerschnitt/Leiterart	feindrähtig, 6 –16 mm² mehrdrähtig, 6 –16 mm² eindrähtig, 6 –10 mm²
Brandklasse	V0
Kunststoff	halogen-, phosphor-, silikonfrei
Anzugsdrehmoment Schrauben	Universalschrauben mit TRI-Plus Antrieb PZ2, TX15 mit 3Nm (Liftklemme) Schlitzkopf mit 0,5 Nm (Schraubklemme)
IP Schutzklasse	IP 3XC (bei montiertem Zähler-Klemmendeckel)
Schutzartklasse	IEC 60417-5172
Pol-Anzahl	3 polig + N
Höhe x Breite x Tiefe	BKE-A: 222 x 148 x 40,5 mm BKE-AZ: 383 x 181 x 90 mm
Eingehaltene Normen	DIN VDE 0603-3-2; DIN 43870, DIN 43853, IEC/EN 61439-3
Temperaturbereich	-25° bis +40°C
