Rozłącznik izolacyjny serii COMPASS

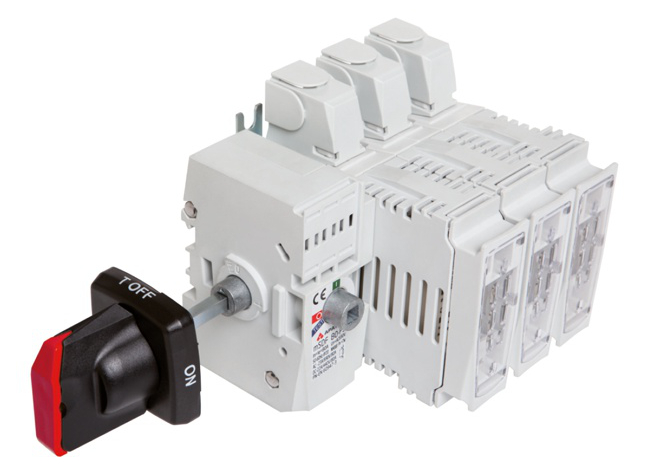

mSDF 80

Rozłączniki izolacyjne serii COMPASS

  • Najmniejszy rozłącznik izolacyjny z bezpiecznikami z rodziny COMPASS przeznaczony dla wkładek wielkości NH000 do 80 A

  • Pełne bezpieczeństwo i łatwy montaż

  • Blokada pokrywki przed wyjęciem wkładek w pozycji „ON”

Zapytaj o produkt

Sprawdź, co oferuje rozłącznik mSDF 80

mSDF 80 to najmniejszy rozłącznik izolacyjny z bezpiecznikami z rodziny COMPASS przeznaczony dla wkładek wielkości NH 000 do 80 A. Rodzina rozłączników izolacyjnych COMPASS to nowy wymiar bezpieczeństwa i ergonomii użytkowania. COMPASS to połączenie dwóch słów COMPact (kompaktowy) oraz ASSembly (złożenie), które charakteryzują jego główne cechy.

Materiały izolacyjne samogasnące V0

Rozłącznik izolacyjny z przechodnim wałkiem od czoła i od strony napędu



Wykonania

 Zastosowanie

  • mSDF 80-P3 rozłącznik izolacyjny 3-polowy do montażu na płytę
  • mSDF 80-P3-E rozłącznik izolacyjny 3-polowy do montażu na szynę TH 35
  • mSDF 80-P4 rozłącznik izolacyjny 4-polowy do montażu na płytę
  • mSDF 80-P4-E rozłącznik izolacyjny 4-polowy do montażu na szynę TH 35




 Rozłączniki COMPASS przeznaczone są do rozdziału energii    elektrycznej, łączenia i zabezpieczenia urządzeń elektrycznych  przed skutkami zwarć i przeciążeń w sieciach trójfazowych i prądu  stałego. Rozłączniki mSDF 80 mogą być stosowane jako:

  • rozłączniki do sterowania i zabezpieczenia silników elektrycznych i innych urządzeń prądu przemiennego,
  • rozłączniki odpływowe w urządzeniach rozdzielczych.








Warunki pracy


  • Instalowanie w pomieszczeniach niezawierających pyłów, gazów żrących lub wybuchowych
  • Na wysokości do 2000 m n.p.m.
  • Na zewnątrz pomieszczeń – w obudowach o stopniu ochrony > IP34
  • Temperatura otoczenia od -5˚C do 40˚C
  • Temperatura transportu i magazynowania od -25˚C do 55˚C
  • Wilgotność względna powietrza nie powinna być większa niż 50% w temperaturze 40˚C
