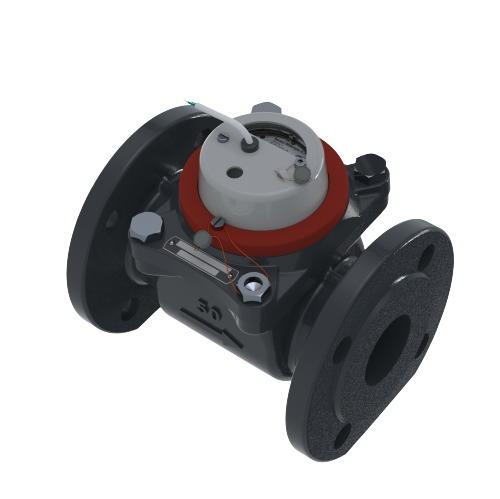

MWN130-NC (DN40–300)

Przetworniki śrubowe (Woltman) z poziomą osią wirnika

Polski mechaniczny przetwornik przepływu do ciepłomierzy  MWN130-NC
Odporność na działanie zewnętrznego pola magnetycznego, zgodnie z EN 14154-3, EN-ISO 4064-2
Wiarygodność wskazań - spełnienie wymagań metrologicznych MID

Sprawdź, co oferuje przetwornik przepływu MWN130-NC (DN40–300)

MWN130-NC to polski, mechaniczny przetwornik przepływu typu Woltman z poziomą osią wirnika, przeznaczony do współpracy z przelicznikami wskazującymi ciepłomierzy. Urządzenie umożliwia pomiar objętości wody o temperaturze od 0,1°C do 130°C w instalacjach zamkniętych, przy maksymalnym ciśnieniu roboczym do 16 bar (PN16). Przetwornik przystosowany jest do montażu w rurociągach poziomych z liczydłem skierowanym ku górze (H), a także w rurociągach pionowych i skośnych z liczydłem skierowanym na bok względnie w położeniach pośrednich (H/V). Standardowo wyposażony jest w malowany korpus o bardzo dobrych właściwościach antykorozyjnych i mechanicznych oraz w dwustronnie łożyskowany wirnik. Konstrukcja urządzenia zapewnia odporność na działanie zewnętrznego pola magnetycznego i spełnia wymagania metrologiczne MID. Przetwornik znajduje zastosowanie w sieciach przesyłu energii cieplnej, instalacjach ciepłowniczych budynków wielorodzinnych, obiektach przemysłowych oraz użyteczności publicznej. Korzystając z przetwornika przepływu MWN130-NC, zyskujesz:

wiarygodność pomiarów dzięki spełnieniu wymagań metrologicznych MID i posiadaniu certyfikatu badania typu WE

możliwość pracy przy ciśnieniu roboczym do 16 bar

odporność na manipulacje dzięki zabezpieczeniu przed oddziaływaniem zewnętrznego pola magnetycznego

stabilny i precyzyjny pomiar dzięki zastosowaniu dwustronnie łożyskowanego wirnika

łatwy i czytelny odczyt dzięki przejrzystemu liczydłu

wygodę serwisowania dzięki wyjmowanej wstawce pomiarowej

możliwość elektronicznego sprawdzania parametrów metrologicznych przetwornika

dopasowanie do instalacji dzięki opcji owiercenia kołnierza na zamówienie

zgodność z zakresem pomiarowym MID: DN40–200: q_i/q_p = 1:25 – H/V; DN250–300: q_i/q_p = 1:10 – H/V

Typ	Q_p [m³/h]	DN [mm]	Długość [mm]	Przyłącze**	Masa [kg]
MWN130 40-NC	15	40	200	Kołnierz	7,9
MWN130 50-NC	15	50	200	Kołnierz	9,9
MWN130 65-NC	25	65	200	Kołnierz	10,6
MWN130 80-NC	40	80	200*/225	Kołnierz	13,3
MWN130 100-NC	60	100	250	Kołnierz	15,6
MWN130 125-NC	100	125	250	Kołnierz	18,1
MWN130 150-NC	150	150	300	Kołnierz	40,1
MWN130 200-NC	250	200	350	Kołnierz	51,1
MWN130 250-NC	400	250	450	Kołnierz	75,1
MWN130 300-NC	600	300	500	Kołnierz	103,1
NC – nadajnik kontaktronowy z przewodem o standardowej długości 2m – zdalne przekazywanie wskazań objętości Wykonania przetworników: ) na zamówienie długość korpusu wg ISO 4064 *) Owiercenie kołnierzy: Standardowe wg. PN-EN 1092-2 (PN10), DIN2532, DIN2501 (PN10), BS4504 (PN10) Specjalne wg. PN-EN 1092-2 (PN16), (na zamówienie) Dodatkowe wg ANSI B16.5 class 150 (DN40-300) (na zamówienie)
