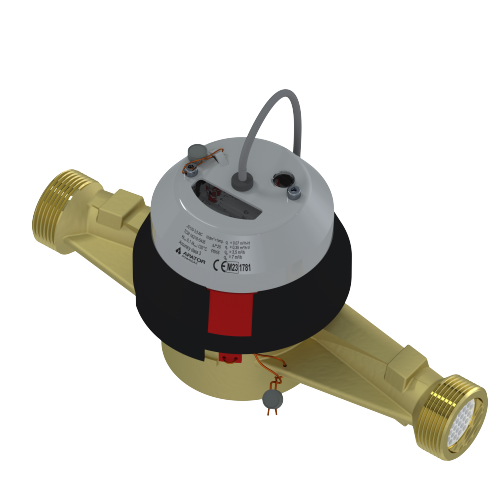

JS130-NC (DN25-40)

Mechaniczne skrzydełkowe przetworniki przepływu do ciepłomierzy MID do R50-H – EN1434

Polski mechaniczny przetwornik przepływu do ciepłomierzy JS130–NC
Dokładność pomiaru wg EN1434 klasa 3
Odporność na zewnętrzne pole magnetyczne

Sprawdź, co oferuje przetwornik przepływu JS130-NC (DN25–40)

JS130-NC to polski, mechaniczny, jednostrumieniowy przetwornik przepływu przeznaczony do ciepłomierzy rozłącznych. Urządzenie służy do pomiaru objętości wody o temperaturze do 130°C w instalacjach zamkniętych o pełnym przepływie strumienia, przy maksymalnym ciśnieniu roboczym do 16 bar (PN16). Przetwornik przystosowany jest do montażu w rurociągach poziomych z liczydłem skierowanym ku górze (H) lub w bok (V), a także w rurociągach pionowych z liczydłem skierowanym w bok (V). Standardowo wyposażony jest w nadajnik impulsowy (NC), pięciobębenkowe liczydło o klasie szczelności IP65 oraz mosiężny korpus. Konstrukcja urządzenia zapewnia odporność na oddziaływanie zewnętrznego pola magnetycznego i stabilność parametrów pomiarowych. Przetwornik rekomendowany jest do współpracy z elektronicznym przelicznikiem FAUN. Korzystając z przetwornika przepływu JS130-NC, zyskujesz:

możliwość pracy przy ciśnieniu roboczym do 16 bar

ochronę mechanizmu przed nieprawidłowym działaniem dzięki blokadzie obrotu mechanizmu zliczającego przy kącie większym niż 360°

wiarygodność pomiarów dzięki spełnieniu wymagań metrologicznych MID

dokładność pomiaru zgodną z klasą 3 według EN 1434

odporność na manipulacje dzięki zabezpieczeniu antymagnetycznemu

czytelny i wygodny odczyt dzięki pięciobębenkowemu liczydłu

stabilny i precyzyjny pomiar dzięki zastosowaniu dwustronnie łożyskowanego wirnika

elastyczność montażu dzięki możliwości instalacji w pozycjach H i V

możliwość opcjonalnego montażu zaworka zwrotnego dzięki przystosowanemu króćcowi wyjściowemu korpusu

zgodność z zakresem pomiarowym MID: q_i/q_p =1:50 -H; 1:25 -V

Typ	q_n [m_³/h]	DN [mm]	Długość [mm]	Przyłącze	Masa [kg]
JS130 3,5-NC	3,5	25	260	G1 1/4	2,25
JS130 6-NC	6	32	260	G1 1/2	2,45
JS130 10-NC	10	40	300	G2	2,7
NC – nadajnik kontaktronowy z przewodem o standardowej długości 2 m – zdalne przekazywanie wskazań objętości
