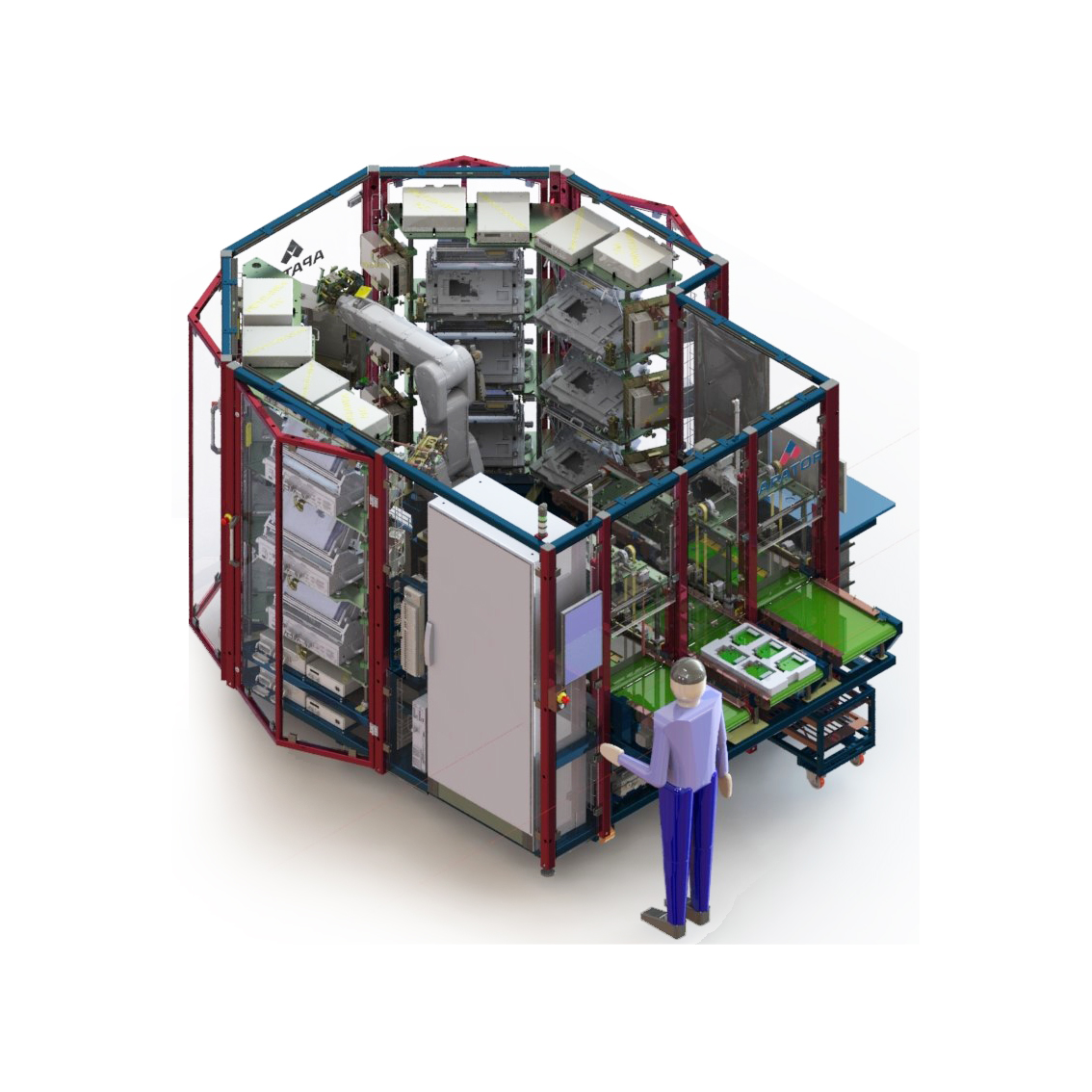

Tester elektroniki

Zautomatyzowane urządzenie do testowania i programowania płytek PCB

  • Zbudowany na trwałej, kompaktowej konstrukcji

  • Możliwość umieszczania w dowolnym miejscu

  • Dodatkowa opcja etykietowania

Zapytaj o produkt

Na każdą wiadomość staramy się odpowiadać maksymalnie w 24 godziny (dni robocze).

Sprawdź, co oferuje Tester elektroniki

Zautomatyzowane urządzenie przeznaczone do testowania płytek PCB. Robot posiada dodatkową opcję etykietowania, która umożliwia szybką, precyzyjną manipulację i pozycjonowanie detali.

Jednoczesne testowanie w max. 12 testerach

Minimalizacja przestojów i wysoka powtarzalność procesu

Obsługa tacek o wymiarach max. 600 x 400 mm

Identyfikacja i zapis danych poprocesowych

Odczyt kodu DataMatrix

Błyskawiczne wdrożenie testerów, dzięki rozwiązaniu z użyciem sondy pomiarowej

System RFID identyfikujący testery

Poznaj szczegóły o Testerze elektroniki

elfinder_423
Główne komponenty
  • Chwytak mechaniczny i podciśnieniowy z funkcją pobrania płytek PCB z tacek i odkładania do fixtur
  • System automatycznej identyfikacji testera wraz z układem szybkiej wymiany i pozycjonowania
  • Sonda pomiarowa Keyence do intuicyjnego i sprawnego dodania obsługi nowego urządzenia testującego
  • Przenośniki wejściowe i wyjściowe
  • Układ destackujący stos tacek na wejściowym transporterze
  • Układ stackujący stos tacek na wyjściowym transporterze
  • Kamera stacjonarna umożlwiająca odczyt kodu płytki i rozpoznająca jej prawidłowe umiejscowienie w tacce

elfinder_429
Sekwencja działań Testera Elektroniki
  • Załadunek i umieszczenie tacek w urządzeniu destackującym
  • Pobranie płytki za pomocą chwytaka
  • Otwarcie pokrywy testera i pobranie przetestowanej płytki
  • Umieszczenie nowej płytki w testerze
  • Etykietowanie płytki
  • Odłożenie sprawdzonej płytki
  • Pobór kolejnej płytki
