Baterie kondensatorów BK
-
Szeroki zakres regulacji
-
Automatyczne załączanie kolejnych stopni
-
Kondensatory z zabezpieczeniem ciśnieniowym i rezystorem rozładowującym
Cechy i zastosowanie
Poznaj kluczowe cechy produktu, które wpływają na jego skuteczność użytkowania. Sprawdź, gdzie najlepiej znajduje zastosowanie i dlaczego warto go wybrać.
Głównym środkiem poprawy współczynnik mocy cosφ jest kompensacja mocy biernej przez instalowanie baterii kondensatorów
Bateria kondensatorów jest źródłem mocy biernej indukcyjnej i poprawia współczynnik mocy od miejsca jej zainstalowania aż do źródła energii

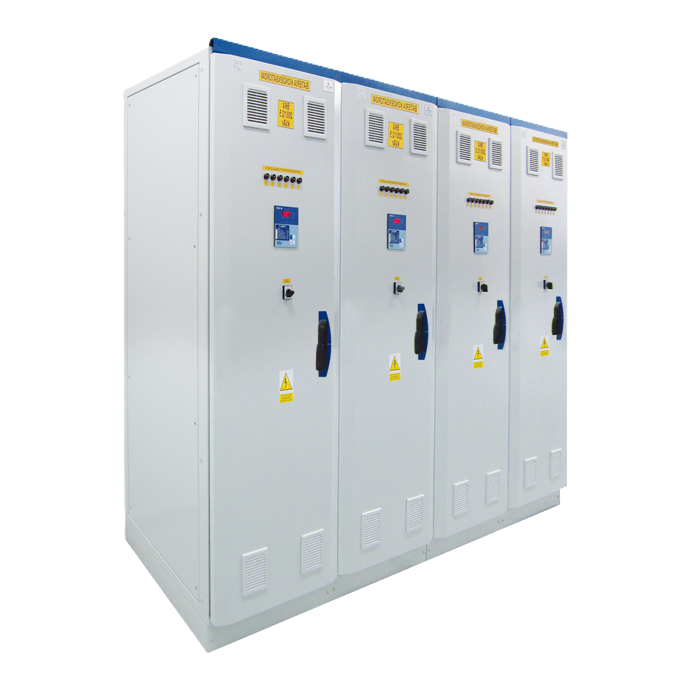

Konstrukcja baterii kondensatorów wykonana jest w formie szafy blaszanej malowanej proszkowo o wymiarach zależnych od mocy
Szafa posiada kratki wentylacyjne z filtrami, co zapewnia naturalną cyrkulację powietrza wewnątrz baterii oraz uniemożliwia dostanie się zanieczyszczeń do wnętrza baterii
Poszczególne stopnie baterii kondensatorów są podłączone do szyn zbiorczych dobranych odpowiednio do mocy poprzez rozłączniki bezpiecznikowe z wkładkami bezpiecznikowymi oraz styczniki załączające kondensatory do sieci
Na drzwiach baterii kondensatorów zamontowany jest elektroniczny regulator mocy biernej typu DCRL firmy LOVATO Electric oraz łącznik krzywkowy 4G10 załączający zasilanie regulatora
Opcje
Baterie kondensatorów BK APC wytwarzane są w trzech wykonaniach:
- podstawowym
- z kontrolą załączenia stopnia kompensacji
- z kontrolą uszkodzenia stycznika (w przypadku sklejenia styków głównych)
| Lp. | Moc [ kvar ] | Ilość stopni | Rozmiar obudowy | Rodzaj obudowy | ||
|---|---|---|---|---|---|---|
| Szerokość | Wysokość | Głębokość | ||||
| 1 | 25 / 5 | 3 | 900 | 800 | 400 | wisząca |
| 2 | 35 / 5 | 3 | ||||
| 3 | 45 / 5 | 4 | ||||
| 4 | 55 / 5 | 4 | ||||
| 5 | 60 / 10 | 4 | ||||
| 6 | 70 / 10 | 4 | ||||
| 7 | 80 / 10 | 5 | ||||
| 8 | 90 / 10 | 5 | ||||
| 9 | 100 / 12.5 | 5 | ||||
| 10 | 112.5 / 12.5 | 5 | ||||
| 11 | 60 / 10 | 4 | 600 | 2000 | 600 | stojąca |
| 12 | 90 / 15 | 4 | ||||
| 13 | 100 / 12,5 | 5 | ||||
| 14 | 125 / 12,5 | 6 | ||||
| 15 | 150 / 15 | 6 | ||||
| 16 | 200 / 20 | 6 | ||||
| 17 | 250 / 25 | 6 | ||||
| 18 | 300 / 25 | 7 | 800 | 2000 | 600 | |
| 19 | 350 / 25 | 7 | ||||
| 20 | 400 / 25 | 9 | 1000 | 2000 | 600 | |
| 21 | 450 / 25 | 10 | ||||
| 22 | 500 / 25 | 11 | 1200 | 2000 | 600 | |
Certyfikaty i dopuszczenia
Zgodność z normami:
- przepisy budowy urządzeń elektroenergetycznych (zeszyt)
- przepisy eksploatacji urządzeń elektroenergetycznych - SEP
- normy PN-EN 61921:2004(U); PN-EN 60439-1:2003; PN-EN 60529:2003; IEC 61921:2003
- warunki techniczne wykonania i odbioru robót budowlano-montażowych. Instalacje elektryczne
