Rozdzielnica transformatorowa wisząca nn (niskiego napięcia)

  • Małe gabaryty, zwarta budowa

  • Możliwość pomiaru prądu, energii w obwodach odpływowych

  • Możliwość połączenia kabli bez zaprasowywania koń-cówek kablowych

Zapytaj o produkt

Sprawdź, co oferuje rozdzielnica RTE

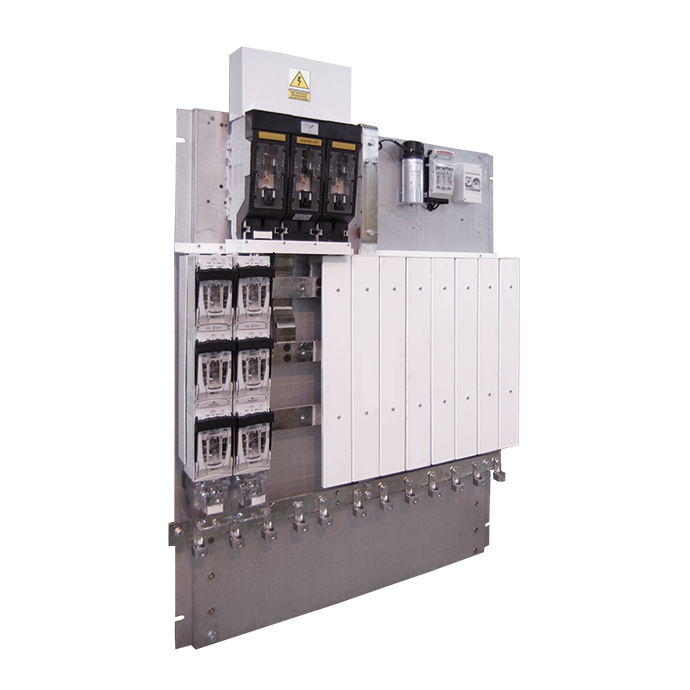

Rozdzielnica transformatorowa wisząca niskiego napięcia typu RTE przeznaczona do zasilania urządzeń elektrycznych nn. Może być stosowana między innymi w miejskich stacjach transformatorowych, przystosowanych do obsługi tylko przez osoby uprawnione.

Możliwość pracy w układach sieci TN-S, TN-C,  TN-C-S, TT, IT

Przeznaczona do zasilania urządzeń elektrycznych nn (niskiego napięcia)

Może być stosowana miedzy innymi w miejskich stacjach transformatorowych, przystosowanych do obsługi tylko przez osoby uprawnione

Opcje

Możliwość pracy w układach sieci TN-S, TN-C, TN-C-S, TT, IT.

Rozdzielnica transformatorowa wisząca nn (niskiego napięcia) typu RTE może być zasilana bezpośrednio lub poprzez rozłącznik główny, jako aparat główny może być stosowany:

  • rozłącznik izolacyjny listwowy
  • rozłącznik izolacyjny obrotowy
  • rozłącznik bezpiecznikowy
  • lub inny aparat po uzgodnieniu z producentem



  • Rozdzielnica nn (niskiego napięcia) RTE na odpływach może być wyposażona w:
  • rozłączniki izolacyjne listwowe
  • podstawy bezpiecznikowe listwowe
  • inne po uzgodnieniu z działem konstrukcyjny



Dodatkowo rozdzielnica transformatorowa nn (niskiego napięcia) RTE wyposażona może być w:

  • człon oświetlenia terenu
  • kondensator do kompensacji biegu jałowego transformatora
  • ochrona przeciwprzepięciowa


Budowa rozdzielnicy

Naścienna panelowa konstrukcja wykonana z blachy stalowej pokrytej alucynkiem, do której za pomocą izolatorów przymocowane są szyny zbiorcze. Szyny zasilające zakończone są zaciskami kulowymi K4G/3, umożliwiającymi podłączenie kabli bez końcówki kablowej 1x 50÷ 240 mm2 lub 3x 50 ÷ 185 mm2, wyposażone również w kulowe zaciski uziemiające. Aparaty odpływowe listwowe o rozstawie 185 mm zamontowane są bezpośrednio do szyn zbiorczych.



Warunki środowiskowe pracy

Rozdzielnica przeznaczona jest do pracy w warunkach klimatu umiarkowanego i jest przystosowana do instalowania w poniższych warunkach środowiskowych:


• w pomieszczeniach zamkniętych nie zawierających pyłów oraz gazów chemicznych czynnych lub zagrażających wybuchem oraz wolnych od pyłów przewodzących prąd elektryczny
– temperatura otoczenia:
– szczytowa krótkotrwała +40oC (313 K)
– najwyższa średnia w ciągu doby +35oC (308 K)
– najniższa długotrwała -25oC (248 K)



Oszynowanie

Wszystkie szyny i połączenia szynowe wykonane są z miedzi o przekroju dostosowanym do prądów znamionowych. Główne szyny zbiorcze fazowe umieszczone są względem siebie na rozstawie 185 mm, do których montowane są aparaty listwowe. Szyna PEN ochronno-neutralna dla układu 4-przewodowego z kompletem zacisków typu V (lub śrub) usytuowana jest w dolnej części rozdzielnicy.
