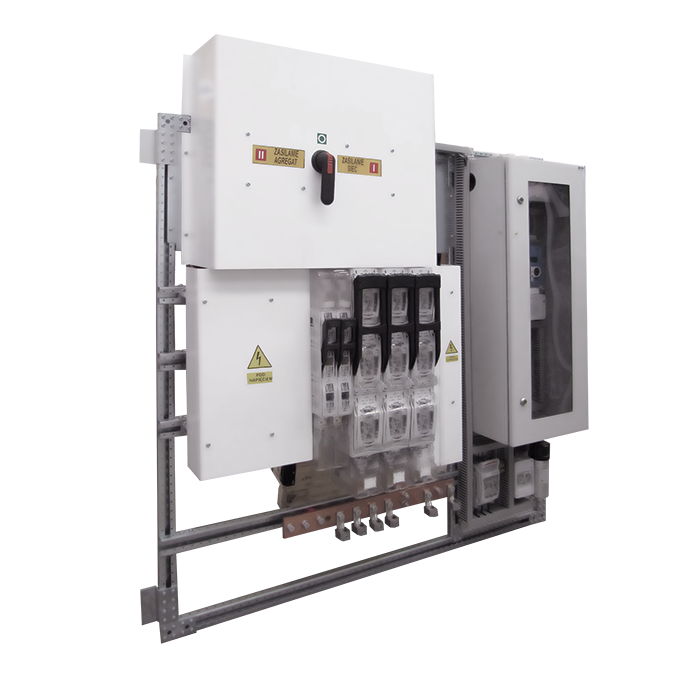

Rozdzielnica transformatorowa wisząca nn (niskiego napięcia)

  • Małe gabaryty, zwarta budowa

  • Możliwość pomiaru prądu, energii w obwodach odpływowych

  • Możliwość połączenia kabli bez zaprasowywania końcówek kablowych

Zapytaj o produkt

Na każdą wiadomość staramy się odpowiadać maksymalnie w 24 godziny (dni robocze).

Sprawdź, co oferuje rozdzielnica RTEa

Rozdzielnica transformatorowa niskiego napięcia typu RTEa przeznaczona do zasilania urządzeń elektrycznych nn. Ma szerokie zastosowanie w stacjach transformatorowych energetyki zawodowej, zakładach przemysłowych, domach towarowych oraz innych obiektach.

Możliwość pracy w układach sieci TN-S, TN-C,
TN-C-S, TT, IT

Opcje



Możliwość pracy w układach sieci TN-S, TN-C, TN-C-S, TT, IT.



Rozdzielnica nn (niskiego napięcia) stelażowa może być zasilana bezpośrednio lub poprzez rozłącznik główny, jako aparat główny może być stosowany:

  • rozłącznik izolacyjny listwowy
  • rozłącznik izolacyjny obrotowy
  • rozłącznik bezpiecznikowy
  • lub inny aparat po uzgodnieniu z producentem



Rozdzielnica nn (niskiego napięcia) typu RTEa może być wyposażona w:

  • kontrolny pomiar prądu i napięcia
  • układ półpośredni pomiaru energii
  • człon oświetlenia terenu
  • kondensator do kompensacji biegu jałowego transformatora
  • baterią kondensatorów
  • ochronę przeciwprzepięciową










Zgodność z normami





Rozdzielnica spełnia wymagania norm:
• PN-EN 60439-2003 „Rozdzielnice i sterownice niskonapięciowe. Część 1: Zestawy badane w pełnym i niepełnym zakresie badań typu."
• PN-EN 60529-2003 „Stopnie ochrony zapewnianej przez obudowy (Kod IP)”
• Posiada Atest wydany przez Instytut Energetyki w Warszawie



Oszynowanie


Wszystkie szyny i połączenia szynowe wykonane są z miedzi o przekroju dostosowanym do prądów znamionowych. Główne szyny zbiorcze fazowe umieszczone są względem siebie na rozstawie 185 mm, do których montowane są aparaty listwowe. Szyna PEN ochronno-neutralna dla układu 4-przewodowego z kompletem zacisków typu V (lub śrub) usytuowana jest w dolnej części rozdzielnicy.



Warunki środowiskowe pracy



Rozdzielnica przeznaczona jest do pracy w warunkach klimatu umiarkowanego i jest przystosowana do instalowania
w poniższych warunkach środowiskowych:


• w pomieszczeniach zamkniętych nie zawierających pyłów oraz gazów chemicznych czynnych lub zagrażających wybuchem oraz wolnych od pyłów przewodzących prąd elektryczny
– temperatura otoczenia:
– szczytowa krótkotrwała +40oC (313 K)
– najwyższa średnia w ciągu doby +35oC (308 K)
– najniższa długotrwała -25oC (248 K )





Budowa rozdzielnicy


Ażurowa konstrukcja szkieletowa jest zbudowana z cienkościennych kształtowników perforowanych o profilu półzamkniętego ceownika o wymiarach 50x25. Podziałka performacji wynosi 25 mm. Kształtowniki są łączone ze sobą przy pomocy łączników narożnikowych. W zależności od konfiguracji i przeznaczenia szkielet nośny jest uzupełniany dodatkowymi elementami poziomymi i pionowymi z kształtownika łączonymi łącznikami prostymi i kątowymi. Wszystkie elementy konstrukcyjne wykonane są z blachy ocynkowanej galwanicznie.
