RTL

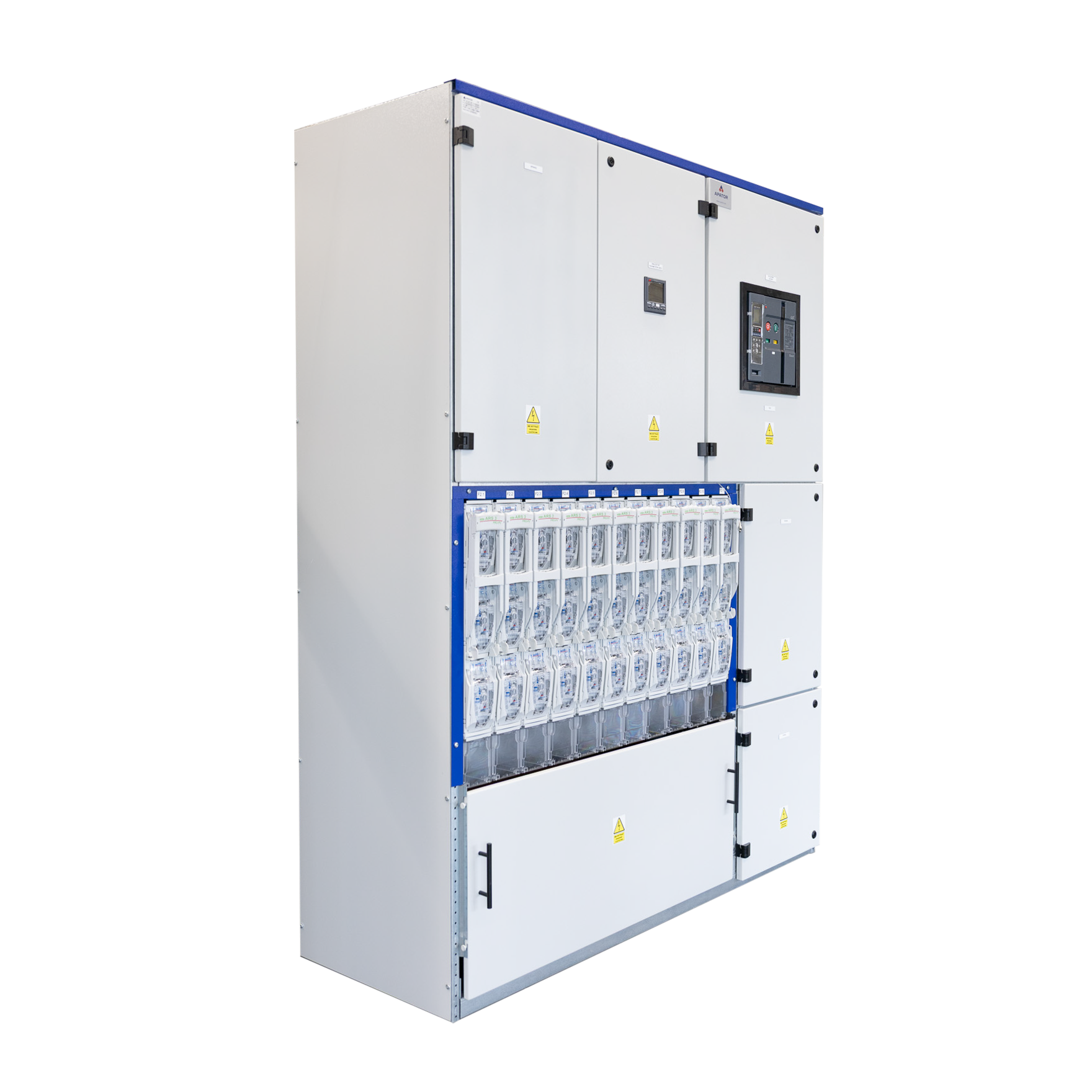

Rozdzielnica transformatorowa nn (niskiego napięcia)

  • Przeznaczona do zasilania urządzeń elek­trycznych nn

  • Małe gabaryty, zwarta budowa

  • Możliwość pomiaru prądu, energii w obwodach odpływowych

Zapytaj o produkt

Sprawdź, co oferuje rozdzielnica RTL

Rozdzielnica transformatorowa niskiego napięcia typu RTL przeznaczona do zasilania urządzeń elektrycznych nn. Ma szerokie zastosowanie w stacjach transformatorowych energetyki zawodowej, zakładach przemysłowych, domach towarowych oraz innych obiektach.

Możliwość połączenia kabli bez zaprasowywania
końcówek kablowych

Możliwość pracy w układach sieci TN-S, TN-C, TN-C-S, TT, IT

Opcje

Rozdzielnica transformatorowa nn (niskiego napięcia) typu RTL na zasilaniu może być wyposażona w apa­rat główny umożliwiający wyłączenie rozdzielnicy pod pełnym obciążeniem.



Jako aparat główny może być stosowany:

  • rozłącznik izolacyjny listwowy
  • rozłącznik izolacyjny obrotowy
  • wyłącznik kompaktowy
  • wyłącznik powietrzny



Rozdzielnica transformatorowa nn RTL na odpływach wyposażona może być w:

  • rozłączniki izolacyjne listwowe, np. ARS
  • podstawy bezpiecznikowe listwowe
  • inne po uzgodnieniu z producentem



Aparaty odpływowe zamontowane są bezpośrednio do szyn zbiorczych miedzianych. Miejsca rezerwowane do zabudowy dodatkowych apa­ratów listwowych zakryte są osłonami izolacyjnymi


Dodatkowo rozdzielnica nn może być wyposażona w:

  • pomiar kontrolny prądu i napięcia
  • układ półpośredni pomiaru energii, człon oświetlenia terenu
  • kondensator do kompensacji biegu jałowego transformatora
  • ochrona przeciwprzepięciowa




Budowa rozdzielnicy

Prostopadłościenna konstrukcja szkieletowa rozdzielnicy jest zbudowana z cienkościennych kształtowników perforowanych o profilu półzamkniętego ceownika o wymiarach 50x25. Podziałka wynosi 25 mm. Kształtowniki są łączone ze sobą przy pomocy łączników narożnikowych. W zależności od konfiguracji i przeznaczenia szkielet nośny jest uzupełniany dodatkowymi elementami poziomymi i pionowymi z kształtownika łączonymi łącznikami prostymi i kątowymi. Szkielet rozdzielnicy wykonany jest z blachy ocynkowanej galwanicznie.




Warunki środowiskowe pracy

Rozdzielnica przeznaczona jest do pracy w warunkach klimatu umiarkowanego i jest przystosowana do instalowania w poniższych warunkach środowiskowych:


• w pomieszczeniach zamkniętych nie zawierających pyłów oraz gazów chemicznych czynnych lub zagrażających wybuchem oraz wolnych od pyłów przewodzących prąd elektryczny


• w temperaturze otoczenia:


– szczytowej krótkotrwałej +40oC (313 K)
– najwyższej średniej w ciągu doby +35oC (308 K)
– najniższej długotrwałej -25oC (248 K)





Zgodność z normami
Rozdzielnica posiada Atest Nr 1025/NBR/2010, spełnia wymagania norm:


• PN-EN 60439-2003+A2:2006 „Rozdzielnice i sterownice niskonapięciowe.  Część 1: Zestawy badane w pełnym i niepełnym zakresie badań typu.”


• PN-EN 60529-2003 „Stopnie ochrony zapewnianej przez obudowy (Kod IP)”


• posiada Atest Nr 1025/NBR/2010.
