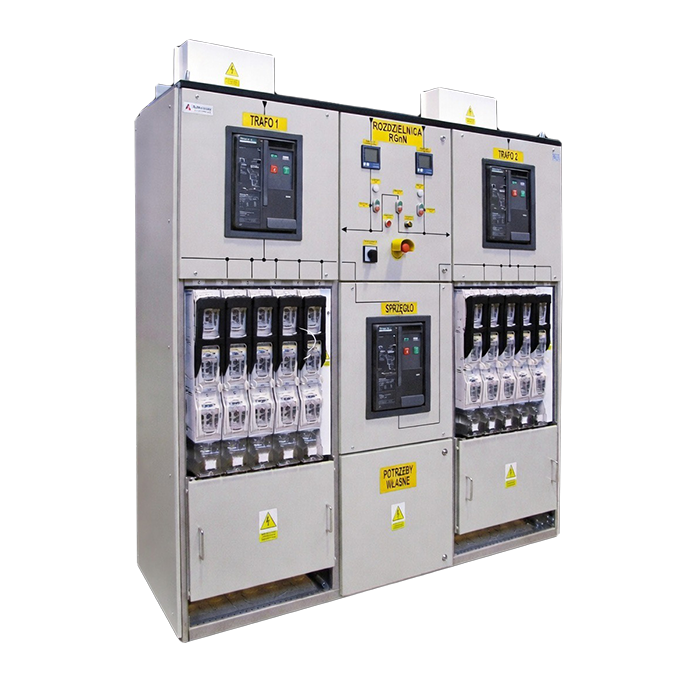

Rozdzielnica nn RTLs

RTLs

Rozdzielnica transformatorowa nn (niskiego napięcia)

  • Małe gabaryty, zwarta budowa

  • Możliwość pomiaru prądu, energii w obwodach odpływowych

  • Możliwość zainstalowania układu automatyki SZR

Zapytaj o produkt

Na każdą wiadomość staramy się odpowiadać maksymalnie w 24 godziny (dni robocze).

Sprawdź, co oferuje rozdzielnica RTLs

Rozdzielnica transformatorowa niskiego napięcia typu RTLs przeznaczona do zasilania urządzeń elektrycznych nn. Ma szerokie zastosowanie w stacjach transformatorowych energetyki zawodowej, zakładach przemysłowych, domach towarowych oraz innych obiektach.

Możliwość pracy w układach sieci TN-S, TN-C, TN-C-S, TT, IT

Możliwość wprowadzenia kabli zasilających i odpływowych od dołu i/lub w górę

Możliwość zainstalowania Zdalnego Układu Monitoringu i Sterowania ZUMiS

Możliwość kontroli przepalenia wkładek bezpiecznikowych



Warunki środowiskowe pracy

Rozdzielnica przeznaczona jest do pracy w warunkach klimatu umiarkowanego i jest przystosowana do instalowania w poniższych warunkach środowiskowych:


• w pomieszczeniach zamkniętych nie zawierających pyłów oraz gazów chemicznych czynnych lub zagrażających wybuchem, wolnych od pyłów przewodzących prąd elektryczny


• w temperaturze otoczenia:
– szczytowej krótkotrwałej + 40oC (313 K)
– najwyższej średniej w ciągu doby +35oC (308 K)
– najniższej długotrwałej - 25oC (248 K)



Budowa rozdzielnicy

Prostopadłościenna konstrukcja szkieletowa rozdzielnicy jest zbudowana z cienkościennych kształtowników perforowanych o profilu półzamkniętego ceownika o wymiarach 50x25. Podziałka wynosi 25 mm. Kształtowniki są łączone ze sobą przy pomocy łączników narożnikowych. W zależności od konfiguracji i przeznaczenia szkielet nośny jest uzupełniany dodatkowymi elementami poziomymi i pionowymi z kształtownika łączonymi łącznikami prostymi i kątowymi.

Szkielet rozdzielnicy wykonany jest z blachy ocynkowanej galwanicznie.
Z góry i z boków szkielet przykryty jest osłonami stałymi, a z przodu osłoną odejmowalną oraz drzwiczkami, za którymi znajduje się płyta montażowa. Osłony i drzwi są wykonane z blachy o grubości 1,5 mm, malowane proszkowo, standardowo w kolorze RAL 7032.

Kąt otwarcia drzwi wynosi około 90°.

Tył rozdzielnicy z uwagi na przyścienne usytuowanie standardowo, jest otwarty, ale może być dodatkowo przykryty osłoną płaską z blachy ocynkowanej lub osłonami zagiętymi malowanymi po wcześniejszym uzgodnieniu z producentem.



Zgodność z normami

Rozdzielnica spełnia wymagania norm:


• PN-EN 60439-2003+A2:2006 „Rozdzielnice i sterownice niskonapięciowe. Część 1: Zestawy badane w pełnym i niepełnym zakresie badań typu."


• PN-EN 60529-2003 „Stopnie ochrony zapewnianej przez obudowy (Kod IP)”



Wymiary konstrukcji

Wymiary konstrukcji rozdzielnicy uzależnione są od konfiguracji rozdzielnicy.
Standardowa wysokość rozdzielnicy wynosi 1850 mm.
Szerokość i głębokość rozdzielnicy uzależniona jest od dobranych aparatów zasilających i odpływowych.
