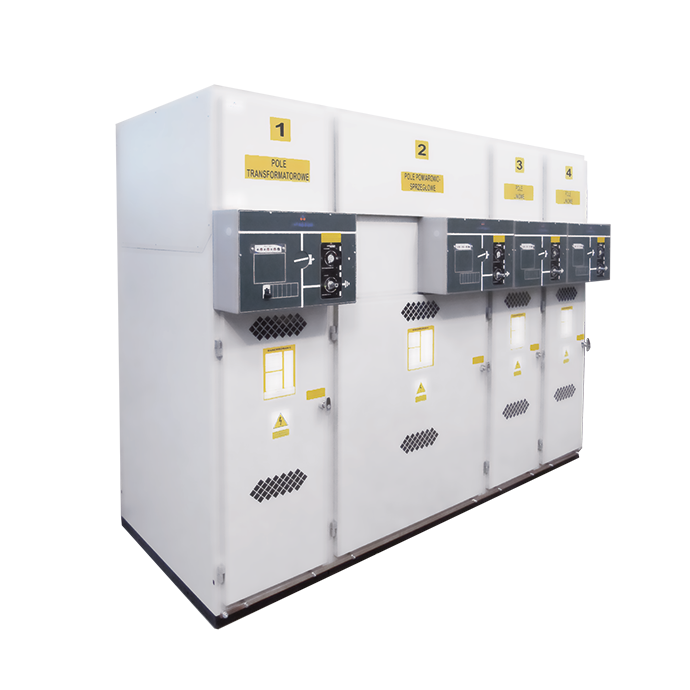

Rozdzielnica SN typu PEGASO

  • Niewielkie gabaryty pól (pole transformatorowe i liniowe szerokość tylko 500 mm)

  • Dwuprzedziałowa konstrukcja pól zapewniająca oddzielenie głównego toru szynowego od części wykorzystywanej do podłączenia kabli zasilających

  • Zastosowanie blokad uniemożliwiających dokonania błędnych przełączeń

Zapytaj o produkt

Na każdą wiadomość staramy się odpowiadać maksymalnie w 24 godziny (dni robocze).

Sprawdź, co oferuje rozdzielnica PEGASO

Poznaj kluczowe cechy produktu, które wpływają na jego skuteczność użytkowania. Sprawdź, gdzie najlepiej znajduje zastosowanie i dlaczego warto go wybrać.

Nowoczesne rozwiązania aparatury łączeniowej w postaci obrotowych rozłączników i odłączników w izolacji powietrznej z dwuprzerwowym układem styków

Niewielkie gabaryty pól, szerokość pola liniowego i transformatorowego tylko 500 mm

Przedziałowa budowa rozdzielnicy zapewniająca wysokie bezpieczeństwo obsługi

Zastosowanie blokady mechanicznej uniemożliwia dokonania błędnych przełączeń

Dwuprzedziałowa konstrukcja pól zapewniająca oddzielnie głównego toru szynowego od części wykorzystywanej do podłączenia kabli zasilających

Długi okres pracy, związany z zastosowaniem nowoczesnych napędów oraz miedzianych połączeń szynowych bez kłopotliwych zabiegów konserwacyjnych

Uniwersalność w realizowaniu różnych układów rozdzielnic przy uwzględnieniu dowolnej ilości pól

Pola liniowe i transformatorowe mogą być wyposażone w cewkę wyłączającą, umożliwiającą zdalne wyłączenie pola

Pola mogą być wykonane jako pojedyncze lub zestawione w dowolnie skonfigurowaną rozdzielnicę. Dodatkowo pola liniowe i transformatorowe mogą być wyposażone w izolatory reaktancyjne współpracujące z sygnalizatorami obecności napięcia

Dwa przedziały: szynowy i kablowy, które oddzielone są od siebie poprzez ramę wsporczą z zamontowanym rozłącznikiem, tworząc mechaniczną oraz elektryczną separację między tymi przedziałami.

Opcje

W rozdzielnicy SN (średniego napięcia) typu Pegaso można wyróżnić następujące pola: liniowe, transformatorowe, pomiarowe (w wykonaniu prawym oraz lewym), wyłącznikowe, sprzęgłowe (1000 mm, 2x500 mm), pomiarowo-sprzęgłowe oraz szynowe.


Rozdzielnice SN (średniego napięcia) Pegaso mogą być wyposażone w aparaty:



Główne SN:

  • rozłączniki dwuprzewodowe obrotowe powietrzne z/bez uziemnikiem: R5P, R5B, R10
  • odłącznik dwuprzewodowy obrotowy powietrzny z/bez uziemnikiem: S5, ST7,5R, ST7,5L
  • uziemnik dolny/górny



Przekładniki SN:

  • przekładniki prądowe (np. GS24 prod. RITZ)
  • przekładniki napięciowe (np. GE24 prod. RITZ)
  • przekładniki potrzeb własnych (np. GZE prod. RITZ)



Podstawy i wkładki bezpiecznikowe SN:

  • podstawa bezpiecznikowa z wkładkami bezpiecznikowymi JT6 0,6 A
  • podstawa bezpiecznikowa WBP
  • wkładki bezpiecznikowe



Odgromniki SN:



Wskaźniki obecności napięcia:

  • wskaźniki obecności napięcia WNd prod. Energotest Gliwice



Wyłączniki:

  • wyłącznik SN próżniowy (np. VCB/IMS/TEL prod. Tavrida Electric)
  • wyłącznik SN SF6 (np. SF1 prod. Schneider Electric)



Zabezpieczenia:

  • zabezpieczenie nadprądowe (np. WIC1 prod. Woodward)
  • przekładniki prądowe (np. WIC-W prod. Woodward)



Automatyka SZR:

  • moduł SZR (np. APZmini prod. Energotest-Elektropomiar)



Zasilacz UPS:

  • zasilacz UPS (np. RM22 1600 kVA prod. Cover Partner)



Rozdzielnica SN (średniego napięcia) Pegaso może być wyposażona w blokady:

Mechaniczne:

  • blokada mechaniczna-cięgnowa dwóch wyłączników próżniowych SN - AC-BLOK oprac. Apator Control
     (posiadamy wzór przemysłowy zarejestrowany w Urzędzie Patentowym)
  • blokada mechaniczna otwarcia drzwi przy otwartym uziemniku
  • blokada mechaniczna zamknięcia uziemnika przy zamkniętym rozłączniku/odłączniku


Kluczykowe:

  • blokada kluczykowa przy otwartym/zamkniętym rozłączniku/odłączniku
  • blokada kluczykowa przy otwartym/zamkniętym uziemniku



 Elektryczne:

  • blokada elektryczna umieszczenia dźwigni w gnieździe napędu rozłącznika/odłącznika przy załączonym wyłączniku
  • blokada elektryczna pomiędzy wyłącznikami SN



Certyfikaty i dopuszczenia

Rozdzielnica SN typu Pegaso spełnia wymagania norm:

  • PN-EN 62271-200:2007 Wysokonapięciowa aparatura rozdzielcza i sterownicza. Część 200: Rozdzielnice prądu przemiennego w osłonach metalowych na napięcie powyżej 1 kV do 52 kV włącznie

  • PN-EN 62271-1:2009 Wysokonapięciowa aparatura rozdzielcza i sterownicza. Część 1: Postanowienia wspólne i normy związane

  • PN-EN 62271-105 Wysokonapięciowa aparatura rozdzielcza i sterownicza. Część 105: Zestawy rozłączników z bezpiecznikami prądu przemiennego

  • PN-E-05115  Instalacje  elektroenergetyczne  prądu  przemiennego o napięciu wyższym od 1kV.

  • posiada Atest Nr 1010/NBR/2011
