SZR-APC

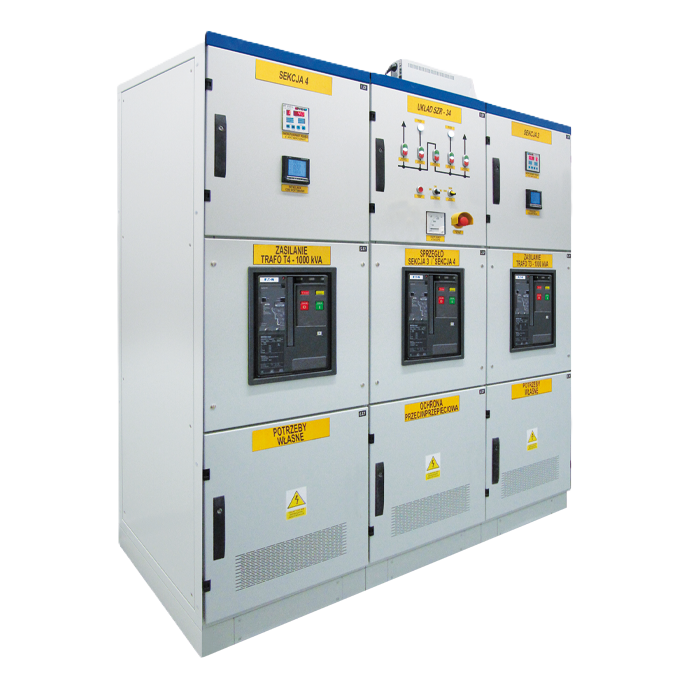

Moduł automatyki SZR-APC (samoczynnego załączania rezerwy)
-
Jest zbudowany w oparciu o przekaźnik programowalny DELTA z modułem rozszerzeń oraz w zależności od konfiguracji, w drugą jednostkę programowalną
-
Opcjonalnie układ SZR-APC (samoczynnego załączania rezerwy) połączony jest z panelem operatorskim
Układ SZR-APC (samoczynnego załączania rezerwy) jest układem elektroenergetycznej automatyki zabezpieczeniowej, którego zadaniem jest załączanie zasilania z rezerwowego lub awaryjnego toru zasilania w przypadku utraty zasilania w torze podstawowym. Rezerwowym źródłem może być inna sieć elektroenergetyczna, natomiast źródłem awaryjnym zespół prądotwórczy.
Cechy i zastosowanie
Poznaj kluczowe cechy produktu, które wpływają na jego skuteczność użytkowania. Sprawdź, gdzie najlepiej znajduje zastosowanie i dlaczego warto go wybrać.
automatyczne przełączanie zasilania pomiędzy źródłem (zasilaczem) podstawowym a rezerwowym, którym może być również agregat prądotwórczy
możliwość dopasowania czasu zwłoki reakcji SZR na zanik i powrót napięcia do czasu działania SZR w rozdzielnicach nadrzędnych oraz nastaw czasowych zabezpieczeń
automatyczne uruchomienie agregatu
automatyczne przełączanie powrotne na zasilanie podstawowe i zatrzymanie agregatu prądotwórczego po zadanym czasie wybiegu
wzajemne podwójne blokady elektryczno-programowe i ewentualne mechaniczne aparatów wykonawczych przed załączeniem źródeł do pracy równoległej
ręczne miejscowe sterowanie aparatami wykonawczymi
wyłączenie przeciw-pożarowe (awaryjne) - miejscowe lub/i zdalne - źródeł za pomocą "głównego wyłącznika prądu"
sygnalizację optyczną obecności prawidłowych napięć źródeł, położenia (otwarty/zamknięty) głównych styków łączników, wyłączenia przeciw-pożarowego (awaryjnego) oraz prawidłowego działania automatyki SZR
kontrolę zadziałania zabezpieczeń wyłączników
kontrolę prawidłowego odwzorowania położenia styków wykonawczych
Opcje
Oprócz podstawowych układów konfiguracji układów SZR (samoczynnego załączania rezerwy), oferujemy układy dokładnie dostosowane do potrzeb klienta dla maksymalnie pięciu urządzeń wykonawczych. Innowacyjnością układów SZR produkowanych przez Apator Control jest możliwość podłączenia go do aparatów wykonawczych takich firm, jak np. EATON ELECTRIC (IZM, NZM); SCHNEIDER ELECTRIC (NW, NT, NS); OEZ (WL, BL, BH, BD), a także innych po konsultacji z zamawiającym. Nasze urządzenia są produkowane dla konkretnego układu przełączeń. W przypadku zmiany diagramu nasz serwis wprowadza nowy program do jednostki logicznej bez konieczności zmian w połączeniach. Również na prośbę klienta wprowadzamy dodatkowe możliwości pracy układu SZR (samoczynnego załączania rezerwy), takie jak dopuszczenie równoległej pracy transformatorów (tylko i wyłącznie świadome załączenie przez użytkownika przy spełnieniu wymagań dotyczących pracy równoległej) lub np. wybór zrzutu mocy części odbiorów przy zasilaniu ze źródła rezerwowego.
