APA30

APA 30

Wyłącznik APA 30

  • Łatwa instalacja

  • Oszczędność w zakresie inwestycji

  • Brak zmian w oszynowaniu rozdzielnicy

Zapytaj o produkt

Na każdą wiadomość staramy się odpowiadać maksymalnie w 24 godziny (dni robocze).

Cechy i zastosowanie

Wyłącznik APA 30 służy do łą­czenia prądów roboczych i zabezpieczania obwo­dów elektrycznych niskiego napięcia przed skut­kami przeciążeń i zwarć.

Wyłącznik może być wyposażony dodatkowo w ogranicznik przepięć łączeniowych np. V NH00 280 mocowany w podstawie bezpiecznikowej wiel­kości 00. Stanowi zamiennik wyłącznika APU 30 w wersji wysuwnej.

W związku z wykorzystaniem łoża wyłącznika APU 30 operacja wymiany jest szybka, bezpieczna i nie wymaga przeróbek roz­dzielnicy.

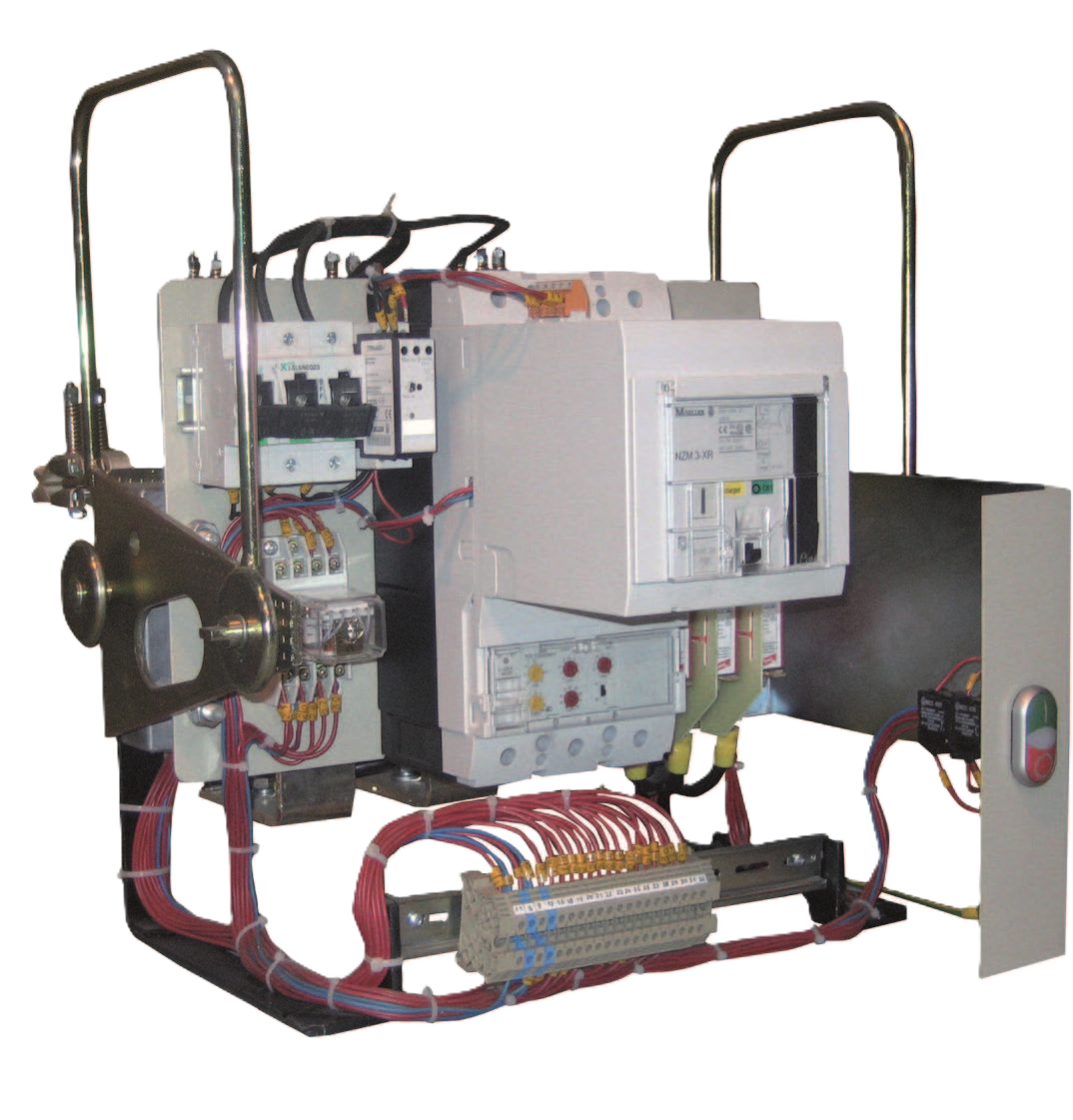

Wyłącznik APA30 z osprzętem nabudowany jest na wózku jezdnym APU 30 i współpracuje z podstawą wty­kową umieszczoną na konstrukcji wsporczej roz­dzielnicy.

Zestaw wsuwa się do postawy za pomo­cą dźwigni. Obwody sterownicze wyprowadzone są na listwę zaciskową oraz na zaciski wtykowe.

Obwody sterownicze zabezpieczone bezpiecznika­mi topikowymi o wartości 6A.

Opcje

Wyłącznik APA 30 składa się z:
bloku wyłącznika NZMN3 (Eaton) z napędem silnikowym
przekaźnika kontroli asymetrii faz (opcjonalnie)
przekaźnika pomocniczego (opcjonalnie)
zabezpieczeń obwodów sterowniczych
łącznika krańcowego
przycisku z blokadą
ogranicznika przepięć (opcjonalnie)
elementów pochodzących z APU 30 w wersji wysuwnej, które przed wykorzystaniem ich do montażu wyłączn
wózka jezdnego
metalowego odlewu z izolatorami
szyn górnych i dolnych z zaciskami wtykowymi
zespołu wtykowego torów pomocniczych roz­dzielnicy
