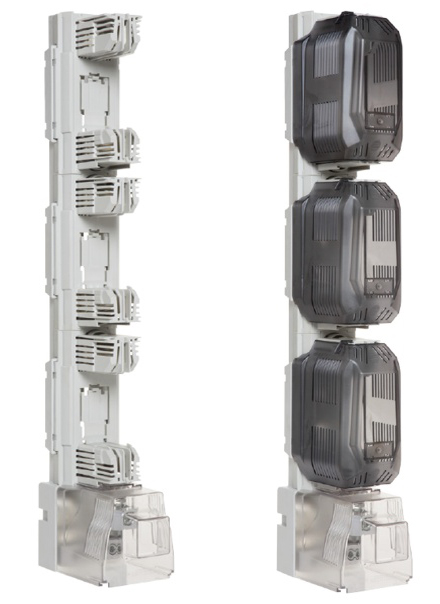

Podstawa bezpiecznikowa PBS 3

PBS 3

Podstawa bezpiecznikowa listwowa

  • Iₙ=630 A, Uₙ=690 V

  • Tworzywo uniepalnione samogasnące

  • Stopień ochrony IP20 przy zastosowaniu osłony wkładek bezpiecznikowych

Zapytaj o produkt

Sprawdź, co oferuje podstawa bezpiecznikowa PBS 3

Szerokość podstawy 100 mm

Możliwe przyłącze kablowe: zacisk śrubowy M12, V-obejma oraz podwójna V-obejma

Wykonane są z termopla­stycznego poliamidu z bezhalogenowym uniepalnia­czem, wzmocnionym włóknem szklanym

Możliwość wyposażenia w osłony wkładek topikowych, zapewniony stopień ochrony IP20

Montaż na moście szynowym o rozstawie 185 mm

Zastosowanie


Podstawy bezpiecznikowe listwowe PBS wyposażone we wkładki bezpiecznikowe służą do zabezpieczania obwodów elektrycznych przed skutkami przeciążeń oraz zwarć i przeznaczone są do łączenia odbiorników w obwodach prądu trójfazowego. Przeznaczone są do montażu na szynach zbiorczych jako trójfazowe pionowe aparaty, dzięki czemu uzyskuje się duże oszczędności miejsca w rozdzielni, w porównaniu z klasycznymi podstawami bezpiecznikowymi montowanymi na płycie. Przy konstruowaniu zostały uwzględnione wszystkie parametry techniczne spełniające normy (PN-EN 60269-1, PN-HD 60269-2) oraz rosnące wymagania rynku.



Warunki pracy


  • Pomieszczenia niezawierające pyłów, gazów żrących lub wybuchowych
  • Temperatura otoczenia od -25°C do +55°C – w przypadku stosowania podstaw w temperaturze od +41°C do +45°C należy obniżyć wartość prądu Ith o 5%, a w przedziale temp. +46°C do +55°C wartość prądu Ith należy obniżyć o 10%
  • Na wysokości do 2000 m n.p.m.
  • Wilgotność względna powietrza nie powinna być większa niż 50% w temperaturze +40°C
  • Na zewnątrz pomieszczeń – w obudowach o stopniu ochrony > IP34
