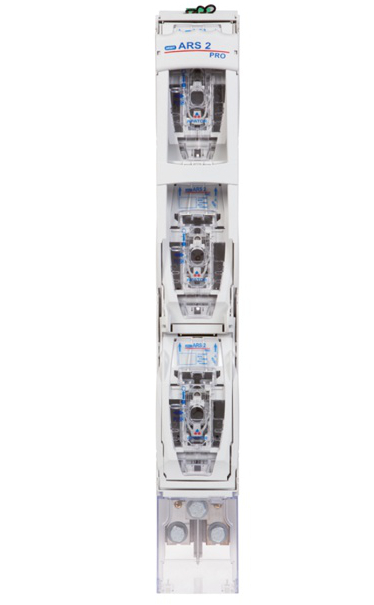

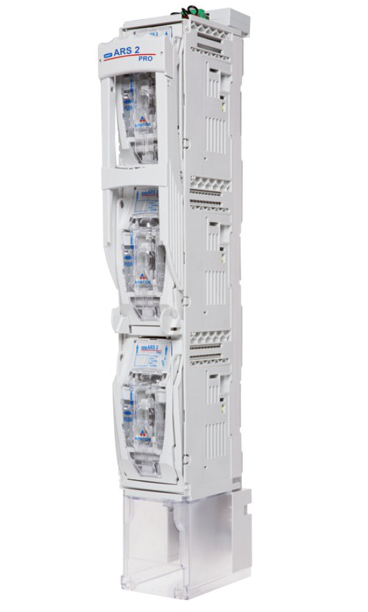

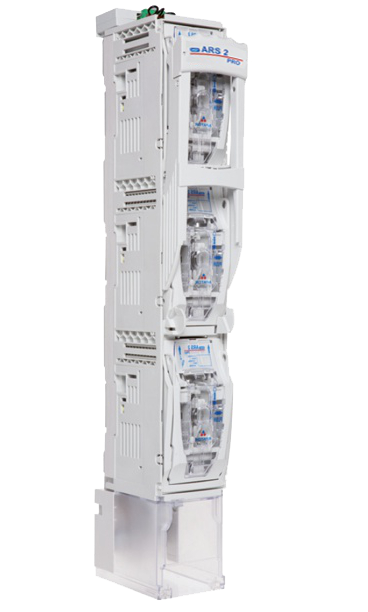

smartARS P pro

Rozłącznik izolacyjny bezpiecznikowy listwowy z przekładnikami prądowymi

  • Rozłączniki z wbudowanymi w podstawę przekładnikami prądowymi

  • Wbudowane w podstawę aparatu przekładniki nie zwiększają gabarytów aparatu (oszczędność miejsca w rozdzielnicy lub szafie)

  • Tworzywo uniepalnione samogasnące o klasie palności V0

Zapytaj o produkt

Na każdą wiadomość staramy się odpowiadać maksymalnie w 24 godziny (dni robocze).

Sprawdź, co oferuje rozłącznik smartARS P pro

Szybki montaż w technologii PPN

Dwuprzerwowy układ stykowy

Przystosowany do montażu na szynach zbiorczych o rozstawie 185 mm

Wykonania



Rozłączniki smartARS 00 P pro - 160 A
Montaż na most szynowy o rozstawie 185 mm;
ZAŁĄCZANIE 3-BIEGUNOWE - 3 fazy jednym uchwytem,



Rozłączniki smartARS 2 P pro - 400 A
Montaż na most szynowy o rozstawie 185 mm;
ZAŁĄCZANIE 1-BIEGUNOWE – każda faza pojedynczo


  • smartARS 00-3-V P pro Przyłącze kablowe: zaciski typu V; V-obejma 25-150SW
  • smartARS 00-3-M P pro Przyłącze kablowe: zaciski śrubowe M8





  • smartARS 2-1-V P pro Przyłącze kablowe: zaciski typu V; V-obejma 240 mm2
  • smartARS 2-1-M P pro Przyłącze kablowe: zaprasowane nakrętki M12
  • smartARS 2-1-2V P pro Przyłącze kablowe: zaciski typu 2V; podwójna V-obejma 240 mm2





Montaż na most szynowy o rozstawie 185 mm;
ZAŁĄCZANIE 3-BIEGUNOWE – 3 fazy jednym uchwytem
 		Rozłączniki smartARS 3 P pro – 630 A
Montaż na most szynowy o rozstawie 185 mm;
ZAŁĄCZANIE 1-BIEGUNOWE – każda faza pojedynczo

  • smartARS 2-6-V P pro Przyłącze kablowe: zaciski typu V; V-obejma 240 mm2
  • smartARS 2-6-M P pro Przyłącze kablowe: zaprasowane nakrętki M12
  • smartARS 2-6-2V P pro Przyłącze kablowe: zaciski typu 2V; podwójna V-obejma 240 mm2







  • smartARS 3-1-V P pro Przyłącze kablowe: zaciski typu V; V-obejma 240 mm2
  • smartARS 3-1-M P pro Przyłącze kablowe: zaprasowane nakrętki M12
  • smartARS 3-1-2V P pro Przyłącze kablowe: zaciski typu 2V; podwójna V-obejma 240 mm2



Montaż na most szynowy o rozstawie 185 mm;
ZAŁĄCZANIE 3-BIEGUNOWE – 3 fazy jednym uchwytem

  • smartARS 3-6-V P pro Przyłącze kablowe: zaciski typu V; V-obejma 240 mm2
  • smartARS 3-6-M P pro Przyłącze kablowe: zaprasowane nakrętki M12
  • smartARS 3-6-2V P pro Przyłącze kablowe: zaciski typu 2V; podwójna V-obejma 240 mm2







Przekładniki



Przekładniki stosowane do pomiaru prądu w rozłącznikach typu smartARS P pro
wielkości 160 A, 400 A oraz 630 A są wbudowane w podstawę aparatu nie zwiększając jego gabarytów,
co pozwala na zaoszczędzenie miejsca w rozdzielnicy lub szafie.
Parametry techniczne stosowanych przekładników są następujące:

  • w aparatach smartARS 00 P pro - 150/5/0,5 s/2,5 VA
  • w aparatach smartARS 2 P pro - 400/5/0,5 s/2,5 VA
  • w aparatach smartARS 3 P pro - 600/5/0,5 s/2,5 VA


Rozłączniki posiadają wyprowadzone zaciski przyłączeniowe umożliwiające podłączenie przewodów sygnałowych z przekładników.



przekładniki

Zastosowania rozłącznika izolacyjnego smartARS P pro

Stacje transformatorowe

Wykorzystanie rozłącznika izolacyjnego listwowego w stacjach transformatorowych gwarantuje najwyższy standard bezpieczeństwa obsługi. Konstrukcja aparatu pozwala na szybkie odcięcie napięcia. Ponadto odporność na trudne warunki i zmiany temperatur sprawia, że urządzenie nie wymaga częstych interwencji serwisowych, dzięki czemu zredukujesz koszty eksploatacji.

Rozdzielnice niskiego napięcia

Rozłącznik izolacyjny listwowy to rozwiązanie stworzone do optymalizacji przestrzeni w rozdzielnicach nn. Dzięki kompaktowej budowie ułatwia rozmieszczenie aparatów, zapewniając jednocześnie niezawodne zabezpieczenie obwodów. Przemyślany system przyłączy pozwala uporządkować i bezpiecznie prowadzić kable, co przyspiesza montaż i ułatwia przyszłe przeglądy.

Złącza rozdzielczo-kablowe

Rozłącznik izolacyjny listwowy zapewnia skuteczną izolację obwodów, zwiększając bezpieczeństwo personelu podczas prac eksploatacyjnych. Ponadto urządzenie minimalizuje ryzyko zwarć międzyfazowych, a jego konstrukcja gwarantuje stabilność parametrów sieci.
