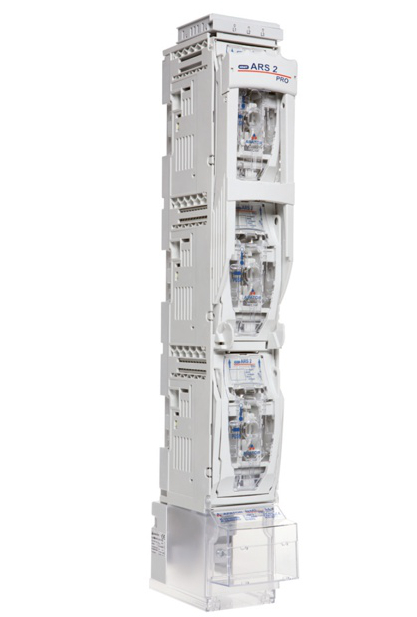

Rozłącznik izolacyjny smartARS X pro

smartARS-X pro

Rozłącznik izolacyjny bezpiecznikowy listwowy z modułem przepalenia wkładki bezpiecznikowej

  • Moduł przepalenia wkładki bezpiecznikowej SMW

  • Tworzywo uniepalnione samogasnące o klasie palności V0

  • Dwuprzerwowy układ stykowy

Zapytaj o produkt

Sprawdź, co oferuje rozłącznik smartARS-X pro

Rozłącznik smartARS-X pro posiada możliwość zainstalowania urządzenia, umożliwiającego wskazanie obecnego stanu wkładek bezpiecznikowych. Informacje o ich przepaleniu, poprawnej pracy lub zaniku napięcia są sygnalizowane odpowiednim sygnałem świetlnym diod lub mogą być przekazane do dowolnego systemu automatyki zabezpieczającej, przez styki bezpotencjałowe.

Szybki montaż w technologii PPN

Aparat wyposażony w moduł pośredni analizatora

Wyjście komunikacyjne modułu SMW – styk normalnie otwarty NO

Możliwość zmiany kierunku odpływu góra-dół

Przystosowany do montażu na szynach zbiorczych o rozstawie 185 mm

Wykonania



Rozłączniki smartARS 00-X pro - 160 A
Montaż na most szynowy o rozstawie 185 mm,
ZAŁĄCZANIE 1-BIEGUNOWE - każda faza pojedynczo



Montaż na most szynowy o rozstawie 185 mm,
ZAŁĄCZANIE 3-BIEGUNOWE - 3 fazy jednym uchwytem




  • smartARS 00-1-V-X-E pro przyłącze kablowe: zaciski typu V; V-obejma 25-150 SW + zaciski hakowe





  • smartARS 00-3-V-X pro przyłącze kablowe: zaciski typu V; V-obejma 25-150 SW




Rozłączniki smartARS 2-X pro - 400 A
Montaż na most szynowy o rozstawie 185 mm,
ZAŁĄCZANIE 1-BIEGUNOWE - każda faza pojedynczo



Montaż na most szynowy o rozstawie 185 mm,
ZAŁĄCZANIE 3-BIEGUNOWE - 3 fazy jednym uchwytem






  • smartARS 2-1-V-X pro przyłącze kablowe: zaciski typu V; V-obejma 240 mm2
  • smartARS 2-1-M-X pro przyłącze kablowe: zaprasowane nakrętki M12
  • smartARS 2-1-2V-X pro przyłącze kablowe: zaciski typu 2V; podwójna V-obejma 240 mm2





  • smartARS 2-6-V-X pro przyłącze kablowe: zaciski typu V; V-obejma 240 mm2
  • smartARS 2-6-M-X pro przyłącze kablowe: zaprasowane nakrętki M12
  • smartARS 2-6-2V-X pro przyłącze kablowe: zaciski typu 2V; podwójna V-obejma 240 mm2





Rozłączniki smartARS 3-X pro - 630 A
Montaż na most szynowy o rozstawie 185 mm,
ZAŁĄCZANIE 1-BIEGUNOWE - każda faza pojedynczo
 		Montaż na most szynowy o rozstawie 185 mm,
ZAŁĄCZANIE 3-BIEGUNOWE - 3 fazy jednym uchwytem


  • smartARS 3-1-V-X pro przyłącze kablowe: zaciski typu V; V-obejma 240 mm2
  • smartARS 3-1-M-X pro przyłącze kablowe: zaprasowane nakrętki M12
  • smartARS 3-1-2V-X pro przyłącze kablowe: zaciski typu 2V; podwójna V-obejma 240 mm2



  • smartARS 3-6-V-X pro przyłącze kablowe: zaciski typu V; V-obejma 240 mm2
  • smartARS 3-6-M-X pro przyłącze kablowe: zaprasowane nakrętki M12
  • smartARS 3-6-2V-X pro przyłącze kablowe: zaciski typu 2V; podwójna V-obejma 240 mm2





Moduł przepalenia wkładki



Opis działania modułu kontroli stanu wkładek

Parametry znamionowe



  • Dioda świeci w kolorze zielonym – poprawna praca, wkładka bezpiecznikowa sprawna
  • Dioda świeci w kolorze czerwonym – niepoprawna praca, przepalenie się wkładki bezpiecznikowej
  • Dioda miga w kolorze czerwonym – obecne napięcie na zacisku odpływowym (wkładka bezpiecznikowa przepalona)
  • Diody nie świecą – brak zasilania











  • Napięcie testowe dla badania kabla przyłączeniowego 2,5 kV DC
  • Minimalne napięcie robocze 200 V
  • Maksymalne napięcie robocze 450 V
  • Uimp napięcie udarowe na przepalonej wkładce 4 kV
  • Uimp między fazami 4 kV
  • Uimp między obwodem głównym/stykami przekaźnika 3,5 kV
  • Dopuszczalny zakres temperatur -40...+85°C
  • Znamionowe napięcie izolacji Ui 1000 V



Zastosowania rozłącznika izolacyjnego smartARS-X pro

Stacje transformatorowe

Wykorzystanie rozłącznika izolacyjnego listwowego w stacjach transformatorowych gwarantuje najwyższy standard bezpieczeństwa obsługi. Konstrukcja aparatu pozwala na szybkie odcięcie napięcia. Ponadto odporność na trudne warunki i zmiany temperatur sprawia, że urządzenie nie wymaga częstych interwencji serwisowych, dzięki czemu zredukujesz koszty eksploatacji.

Rozdzielnice niskiego napięcia

Rozłącznik izolacyjny listwowy to rozwiązanie stworzone do optymalizacji przestrzeni w rozdzielnicach nn. Dzięki kompaktowej budowie ułatwia rozmieszczenie aparatów, zapewniając jednocześnie niezawodne zabezpieczenie obwodów. Przemyślany system przyłączy pozwala uporządkować i bezpiecznie prowadzić kable, co przyspiesza montaż i ułatwia przyszłe przeglądy.

Złącza rozdzielczo-kablowe

Rozłącznik izolacyjny listwowy zapewnia skuteczną izolację obwodów, zwiększając bezpieczeństwo personelu podczas prac eksploatacyjnych. Ponadto urządzenie minimalizuje ryzyko zwarć międzyfazowych, a jego konstrukcja gwarantuje stabilność parametrów sieci.
