Podstawa bezpiecznikowa PBD

PBD 2

Podstawa bezpiecznikowa typu PBD

  • Iₙ=400 A, Uₙ=690 V

  • Do montażu na płycie montażowej

  • Styki miedziane galwanicznie cynowane

Zapytaj o produkt

Na każdą wiadomość staramy się odpowiadać maksymalnie w 24 godziny (dni robocze).

Sprawdź, co oferuje podstawa bezpiecznikowa PBD 2

Wykonane jako jednobiegunowe

Możliwe przyłącze kablowe: zacisk śrubowy M10 oraz V-obejma – przyłączenie kabla do 240 mm²

Zastosowanie


Podstawy bezpiecznikowe PBD są częścią stałą bezpiecznika przemysłowego przystosowaną do zamocowania wkładki bezpiecznikowej nożowej i włączenia jej w tor prądowy elektroenergetycznych urządzeń rozdzielczych. Korpusy podstaw wykonano z uniepalnionego tworzywa sztucznego, przykręcone są do nich styki szczękowe wykonane z miedzi, galwanicznie cynowane w wielkościach 00, 1, 2. Na specjalne zamówienie, styki w tych wielkościach mogą być pokryte srebrem, natomiast w wielkości 3-styki standardowo pokrywane są srebrem. Podstawy bezpiecznikowe przeznaczone są do instalowania w pomieszczeniach zamkniętych (niezawierających pyłów, gazów żrących lub wybuchowych), takich jak:

  • szafki kablowe rozdzielcze i komunalne nn,
  • rozdzielnice i tablice rozdzielcze nn przemysłowe i energetyczne,
  • baterie „nn” do kompensacji mocy biernej.


Mogą być instalowane w temperaturze otoczenia od -25°C do +55°C, na wysokości do 2000 m n.p.m. oraz na zewnątrz pomieszczeń w obudowach o stopniu ochrony IP34 i wyższym.

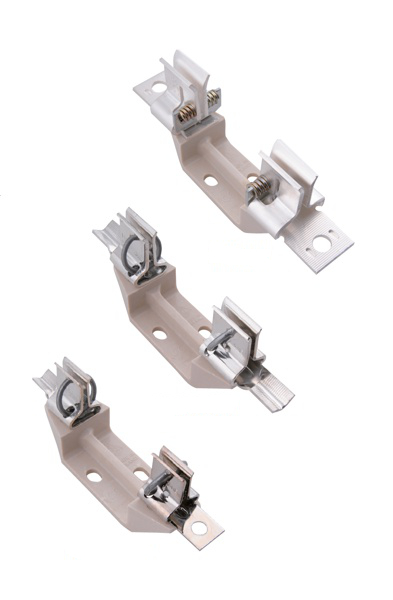

Wykonania


Dla wielkości 2 – 400 A

  • Z dwustronnymi zaciskami śrubowymi do końcówek kablowych PBD 2
  • Z zaciskiem „V” z jednej i z zaciskiem śrubowym z drugiej strony –PBD 2-1V
  • Z obustronnie zamontowanymi zaciskami „V” – PBD 2-2V
