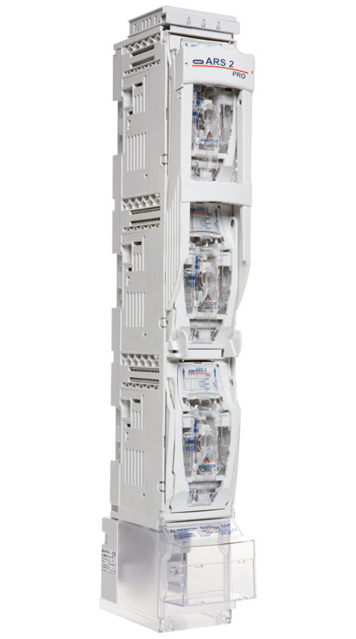

Rozłącznik izolacyjny smartARS-XT pro

smartARS-XT pro

Rozłącznik izolacyjny bezpiecznikowy listwowy z modułem przepalenia wkładki bezpiecznikowej

  • Moduł przepalenia wkładki bezpiecznikowej SMR

  • Tworzywo uniepalnione samogasnące o klasie palności V0

  • Dwuprzerwowy układ stykowy

Zapytaj o produkt

Na każdą wiadomość staramy się odpowiadać maksymalnie w 24 godziny (dni robocze).

Sprawdź, co oferuje rozłącznik smartARS-XT pro

Rozłącznik smartARS-XT pro posiada możliwość zainstalowania urządzenia, umożliwiającego wskazanie obecnego stanu wkładek bezpiecznikowych. Informacje o ich przepaleniu, poprawnej pracy lub zaniku napięcia są sygnalizowane odpowiednim sygnałem świetlnym diod lub mogą być przekazane do systemu nadrzędnego, bezpośrednio z modułu przez złącze RS 485 z wykorzystaniem protokołu komunikacyjnego MODBUS.

Szybki montaż w technologii PPN

Aparat wyposażony w moduł pośredni analizatora

Wyjście modułu SMR w postaci złącza RS485 z wykorzystaniem protokołu komunikacyjnego MODBUS

Możliwość zmiany kierunku odpływu góra-dół

Przystosowany do montażu na szynach zbiorczych o rozstawie 185 mm

Wykonania




Rozłączniki smartARS 2-XT pro - 400 A
Montaż na most szynowy o rozstawie 185 mm,
ZAŁĄCZANIE 1-BIEGUNOWE - każda faza pojedynczo		Montaż na most szynowy o rozstawie 185 mm,
ZAŁĄCZANIE 3-BIEGUNOWE - 3 fazy jednym uchwytem
  • smartARS 2-1-V-XT pro przyłącze kablowe: zaciski typu V; V-obejma 240 mm2
  • smartARS 2-1-M-XT pro przyłącze kablowe: zaprasowane nakrętki M12
  • smartARS 2-1-2V-XT pro przyłącze kablowe: zaciski typu 2V; podwójna V-obejma 240 mm2




  • smartARS 2-6-V-XT pro przyłącze kablowe: zaciski typu V; V-obejma 240 mm2
  • smartARS 2-6-M-XT pro przyłącze kablowe: zaprasowane nakrętki M12
  • smartARS 2-6-2V-XT pro przyłącze kablowe: zaciski typu 2V; podwójna V-obejma 240 mm2






Rozłączniki smartARS 3-XT pro - 630 A
Montaż na most szynowy o rozstawie 185 mm,
ZAŁĄCZANIE 1-BIEGUNOWE - każda faza pojedynczo

Montaż na most szynowy o rozstawie 185 mm,
ZAŁĄCZANIE 3-BIEGUNOWE - 3 fazy jednym uchwytem
  • smartARS 3-1-V-XT pro przyłącze kablowe: zaciski typu V; V-obejma 240 mm2
  • smartARS 3-1-M-XT pro przyłącze kablowe: zaprasowane nakrętki M12
  • smartARS 3-1-2V-XT pro przyłącze kablowe: zaciski typu 2V; podwójna V-obejma 240 mm2



  • smartARS 3-6-V-XT pro przyłącze kablowe: zaciski typu V; V-obejma 240 mm2
  • smartARS 3-6-M-XT pro przyłącze kablowe: zaprasowane nakrętki M12
  • smartARS 3-6-2V-XT pro przyłącze kablowe: zaciski typu 2V; podwójna V-obejma 240 mm2




Moduł kontroli wkładek



Opis działania modułu kontroli stanu wkładek

Parametry znamionowe



  • Dioda świeci w kolorze zielonym – poprawna praca, wkładka bezpiecznikowa sprawna
  • Dioda świeci w kolorze czerwonym – niepoprawna praca, przepalenie się wkładki bezpiecznikowej
  • Dioda miga w kolorze czerwonym – obecne napięcie na zacisku odpływowym (wkładka bezpiecznikowa przepalona)

  • Diody nie świecą – brak zasilania










  • Napięcie testowe dla badania kabla przyłączeniowego 2,5 kV DC
  • Minimalne napięcie robocze 200 V
  • Maksymalne napięcie robocze 450 V
  • Uimp napięcie udarowe na przepalonej wkładce 4 kV
  • Uimp między fazami 4 kV
  • Uimp między obwodem głównym/stykami przekaźnika 3,5 kV
  • Dopuszczalny zakres temperatur -40...+85°C
  • Znamionowe napięcie izolacji Ui 1000 V



Zastosowania rozłącznika izolacyjnego smartARS-XT pro

Stacje transformatorowe

Wykorzystanie rozłącznika izolacyjnego listwowego w stacjach transformatorowych gwarantuje najwyższy standard bezpieczeństwa obsługi. Konstrukcja aparatu pozwala na szybkie odcięcie napięcia. Ponadto odporność na trudne warunki i zmiany temperatur sprawia, że urządzenie nie wymaga częstych interwencji serwisowych, dzięki czemu zredukujesz koszty eksploatacji.

Rozdzielnice niskiego napięcia

Rozłącznik izolacyjny listwowy to rozwiązanie stworzone do optymalizacji przestrzeni w rozdzielnicach nn. Dzięki kompaktowej budowie ułatwia rozmieszczenie aparatów, zapewniając jednocześnie niezawodne zabezpieczenie obwodów. Przemyślany system przyłączy pozwala uporządkować i bezpiecznie prowadzić kable, co przyspiesza montaż i ułatwia przyszłe przeglądy.

Złącza rozdzielczo-kablowe

Rozłącznik izolacyjny listwowy zapewnia skuteczną izolację obwodów, zwiększając bezpieczeństwo personelu podczas prac eksploatacyjnych. Ponadto urządzenie minimalizuje ryzyko zwarć międzyfazowych, a jego konstrukcja gwarantuje stabilność parametrów sieci.
